Модуль просмотра таблиц БД

Бандл db-objects предназначен для просмотра структуры и записей таблиц базы данных (БД). Структура таблицы базы данных отображается в интерфейсе модуля в виде SQL-скрипта и описания полей таблицы (наименования и типы). Записи таблицы отображаются в интерфейсе постранично. Форма модуля локализована для нескольких языков.

Интерфейсная форма модуля разделена на две части. В левой части формы в табличном виде располагается список таблиц (Table) и представлений (View – виртуальные таблицы) базы данных. В первой колонке таблицы представлено наименование объекта, во второй колонке – тип объекта. В правой части формы на трех вкладках представлены структуры таблиц и их записи.

Колонки таблицы

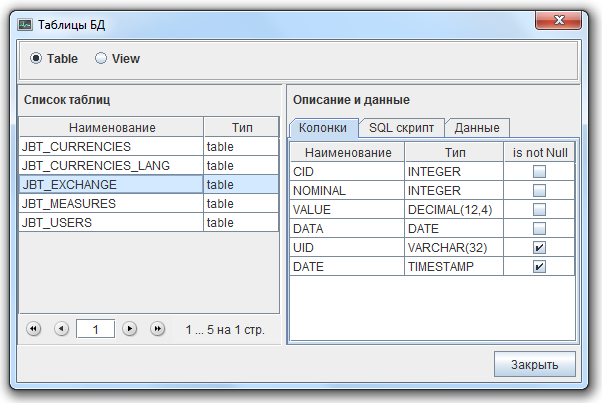

На вкладке «Колонки» представлены наименования всех полей таблицы и их типы. В последней колонке отображается флаг нулевого значения поля : если флаг установлен, то поле может иметь нулевое значение.

Описание таблицы

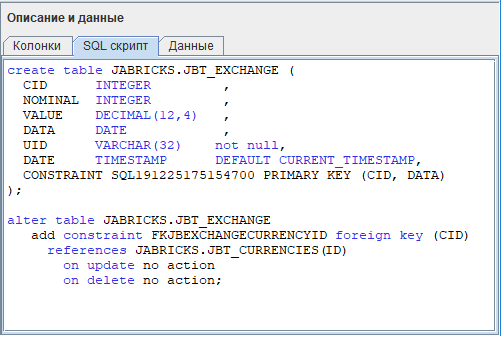

На вкладке «SQL скрипт» представлен скрипт создания таблицы, включающий первичный и внешние ключи, индексы.

Данные таблицы

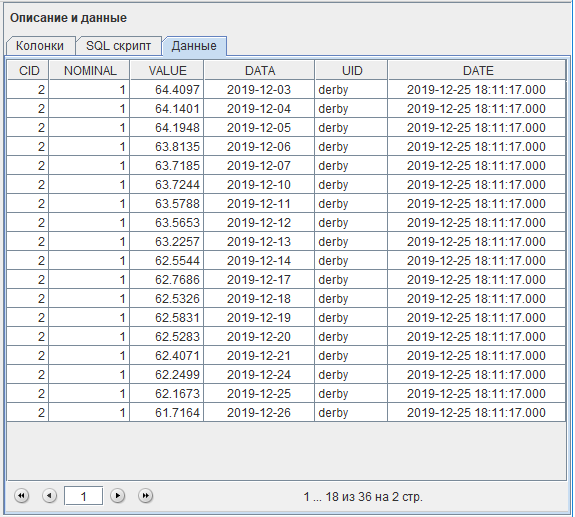

На вкладке «Данные» представлены записи выделенной таблицы. Наименования колонок соответствуют наименованию полей таблицы. При отображении записей таблицы используется расположенный в нижней части таблицы пагинатор для постраничного пролистывания данных. В пагинаторе указывается общее количество записей таблицы, количество страниц и количество записей на текущей странице.

Подробнее об использовании в интерфейсе таблицы с навигацией представлено на странице описания базового модуля gui-widgets.

Локализация интерфейса

Интерфейсная форма модуля локализована. Модуль db-objects подписан на рассылку сообщения по смене текущего языка локализации jabricks/LocaleEvent. Изменение в приложении JaBricks объекта локализации Locale автоматически переведет интерфейс модуля на новый язык локализации. Локализованные ресурсы интерфейса модуля включены в бандл. Значение текущего языка локализации модуль получает в бандле ресурсов util-resources.

Версия модуля 1.0.0 включает три языка локализации : русский, английский, немецкий.

Зависимости

Модуль admin-objectsdb использует следующие бандлы :

• бандл util-resources, от которого получает значение текущей Locale для локализации интерфейса;
• бандл util-db для установления соединения с сервером БД.
• бандл gui-widgets, содержащий компоненты формирования интерфейса.

Подключение модуля к приложению

Для подключения модуля db-objects в приложение JaBricks необходимо :

• разместить модуль в поддиректории «configuration/bundles/»;
• внести в файл инициализации бандлов «bundles.ini» запись : db-objects-1.0.0.jar;
• определить пункт меню или/и кнопку панели инструментов, параметрами подключения которых указать GAV значения бандла db-objects.

GAV параметры модуля db-objects имеют следующие значения :

Подробнее о включении модуля в приложение Jabricks представлено здесь.

Рассмотренный на странице модуль db-objects упакован в архивный файл db-objects-1.0.0.zip (40.0 Кб).
