Фрагменты облегчают построение адаптивного интерфейса из «шаблонов», которые можно динамически отобразить на экране устройства, скрыть или заменить другим фрагментом. Рассмотрим пример использования двух фрагментов. Сначала рассмотрим формирование интерфейса из активности и фрагментов. После этого рассмотрим взаимодействие между отдельными частями интерфейса, т.е. между активностью и фрагментами.

Для работы с фрагментами создадим в Android Studio модуль (пример) fragment_01, представленный на следующем скриншоте. Модуль включает активность MainActivity и два фрагмента Fragment1/Fragment2, расположенные в пакете com.example.fragment. Шаблоны интерфейсов активности и фрагментов расположены в поддиректории res/layout (main_activity.xml, fragment1.xml, fragment2.xml). Ресурсный файл res/values/strings.xml содержит набор строк для определения заголовков примера и компонентов.

Сразу же необходимо отметить, что не вся функциональность фрагментов может быть доступна в модуле, поскольку используемая AndroidX Fragment Library располагается в отдельной библиотеке. Сначала необходимо подключить к модулю эту библиотеку в файле build.gradle.

...
dependencies {
    implementation "androidx.fragment:fragment:1.4.1"
    ...
}

Шаблоны интерфейса

Интерфейс примера разделим условно на 3 части : активность, статический фрагмент и динамический фрагмент. Стастический и динамический фрагменты, конечно же, включены в активность и они занимают часть общего интерфейса. Чтобы визуально можно было бы легко различать части интерфейса, раскрасим их (background) в разные цвета.

Каждая часть интерфейса будет включать текстовый компонент типа TextView и кнопку. Текстовые компоненты используем для отображения сообщений, а кнопки для передачи этих сообщений. Сообщения будем передавать как из активности во фрагменты, так и из фрагментов в активность, а также из одного фрагмента в другой фрагмент. Ниже в листинге main_activity.xml описан интерфейс (шаблон) главной активности. Комментарии к шаблону после листинга.

Листинг main_activity.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
  xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:id="@+id/LinearLayout1"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:orientation="vertical">
    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/activity_text"
        android:textStyle="bold">
    </TextView>
    <Button
        android:id="@+id/btnFind"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:onClick="onClick"
        android:text="@string/btn_activity"
        android:textAllCaps="false">
    </Button>
    <fragment
        android:id="@+id/fragment1"
        android:name="com.example.fragment.Fragment1"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        tools:layout="@layout/fragment1">
    </fragment>
    <FrameLayout
        android:id="@+id/fragment2"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_weight="1">
    </FrameLayout>
</LinearLayout>

Интерфейс активности включает текстовую метку TextView и кнопку Button. Тексты меток и кнопок (android:text) определены в ресурсном файле res/values/strings.xml. К кнопке подключен обработки события android:onClick.

Статический фрагмент в секции <fragment> содержит полное наименование класса (android:name) и шаблон интерфейса фрагмента, представленный атрибутом tools:layout.

Динамический fragment2 определен компонентом типа контейнер FrameLayout, в который в режиме run-time будет загружен Fragment2.

Таким образом, шаблон активности main_activity.xml включает метку с кнопкой, статический fragment1 и контейнер FrameLayout для динамической загрузки фрагмента. Каждый компонент интерфейса имеет идентификатор android:id.

Шаблоны фрагментов

Шаблоны фрагментов fragment1 и fragment2 имеют одинаковый контент/интерфейс и также, как и шаблон активности, включают метку типа TextView и кнопку. Отличия фрагментов касаются только цвета фона android:background. Необходимо отметить, что к кнопкам не подключены обработчики (onClick); подключение обработчиков событий нажатия кнопок выполнено в java-коде. Ниже представлен листинг шаблона fragment1.xml.

Листинг fragment1.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
  xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:background="#8822aaff"
  android:orientation="vertical">
  <TextView
      android:id="@+id/textView"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="@string/frag1_text"
      android:textStyle="bold">
  </TextView>
  <Button
      android:id="@+id/button"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="@string/btn_fragment"
      android:textAllCaps="false">
  </Button>
</LinearLayout>

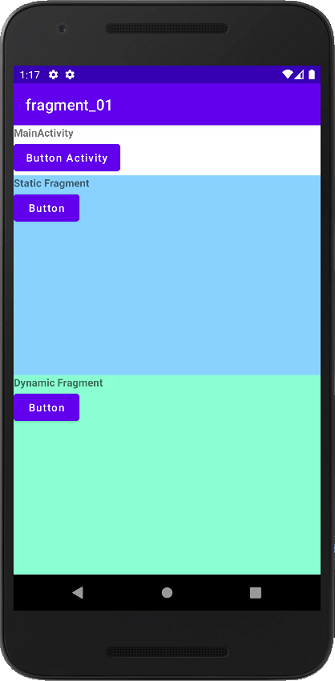

На следующем скриншоте представлен интерфейс примера после старта, в котором наглядно обозначены 3 части интерфейса различными фоновыми цветами.

Контент ресурсного файла strings.xml, строки которого используются в метках и заголовках кнопок, представлен ниже в свернутом виде.

Листинг strings.xml

<resources>
    <string name="app_name">fragment_01</string>
    <string name="activity_text">MainActivity</string>
    <string name="frag1_text">Static Fragment</string>
    <string name="frag2_text">Dynamic Fragment</string>
    <string name="btn_fragment">Button</string>
    <string name="btn_activity">Button Activity</string>
</resources>

Класс активности

Класс акивности использует шаблон R.layout.main_activity для формирования интерфейса. При динамической загрузке фрагмента в интерфейс примера используются классы FragmentManager и FragmentTransaction. Метод добавления фрагмента в интерфейс FragmentTransaction.add в качестве параметров получает значение идентификатора R.id.fragment2 (расположение в интерфейсе/шаблоне) и объект реализации Fragment2. В методе onClick, вызываемый при нажатии на кнопку активности, выводится отладочное сообщение Logcat с тегом LOG_TAG. Листинг активности представлен ниже в свернутом виде.

Листинг MainActive.java


package com.example.fragment;


import androidx.fragment.app.Fragment;
import androidx.fragment.app.FragmentManager;
import androidx.fragment.app.FragmentTransaction;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;
import android.util.Log;
import android.view.View;

public class MainActivity extends AppCompatActivity
{
    final String LOG_TAG = "DEVELOPMENT";
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main_activity);

        // Классы управления фрагментами
        FragmentManager     fm;
        FragmentTransaction ft;

        // Динамическая загрузка fragment2
        fm = getSupportFragmentManager();
        ft = fm.beginTransaction();

        Fragment fr = new Fragment2();
        ft.add(R.id.fragment2, fr);
        ft.commit();
    }
    public void onClick(View v)
    {
        Log.d(LOG_TAG, "Button click in Activity");
    }
}

Ниже представлен альтернативный код динамической загрузки фрагмента в интерфейс. В этом коде, как Вы видите, отсутствуют переменные классов фрагментов.

//  Альтернативная запись загрузки динамического фрагмента

getSupportFragmentManager()
    .beginTransaction()
    .add(R.id.fragment2, new Fragment2())
    .commitNow();

Классы фрагментов

Классы фрагментов также, как и их интерфейсные шаблоны (fragment[1|2].xml), идентичны. Они наследуют свойства и методы базового класса androidx.fragment.app.Fragment. Переопределенный метод onCreateView формирует интерфейс фрагмента. К кнопке подключается обработчик события onClick, который выводит отладочное сообщение.

Листинг Fragment2.java


package com.example.fragment;

import android.os.Bundle;
import android.util.Log;

import android.content.Context;
import android.widget.Button;

import android.view.View;
import android.view.ViewGroup;
import android.view.LayoutInflater;
import android.view.View.OnClickListener;

import androidx.fragment.app.Fragment;

public class Fragment2 extends Fragment {

    final String LOG_TAG = "DEVELOPMENT";
    //-----------------------------------------------------
    @Override
    public View onCreateView(LayoutInflater inflater,
                             ViewGroup container,
                             Bundle savedInstanceState) {
        View v =inflater.inflate(R.layout.fragment2, null);

        Button button=(Button) v.findViewById(R.id.button);
        button.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
                Log.d(LOG_TAG, "Button click in Fragment2");
            }
        });
        return v;
    }
}

Отличие кода Fragment1 от Fragment2 связано с переопределением всех методов жизненного цикла фрагмента, в которых выводятся отладочные сообщения. Листинг Fragment1 представлен ниже в свернутом виде.

Листинг Fragment1.java

package com.example.fragment;

import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.view.ViewGroup;
import android.view.LayoutInflater;
import android.view.View.OnClickListener;

import android.widget.Button;

import androidx.fragment.app.Fragment;

public class Fragment1 extends Fragment {

    final String LOG_TAG = "DEVELOPMENT";
    //-----------------------------------------------------
    @Override
    public View onCreateView(LayoutInflater inflater,
                             ViewGroup container,
                             Bundle savedInstanceState)
    {
        View v = inflater.inflate(R.layout.fragment1, null);

        Button button=(Button) v.findViewById(R.id.button);
        button.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
                Log.d(LOG_TAG,"Button click in Fragment1");
            }
        });
        Log.d(LOG_TAG, "fragment onCreateView");
        return v;
    }
    //-----------------------------------------------------
    @Override
    public void onAttach(Context context) {
        super.onAttach(context);
        Log.d(LOG_TAG, "fragment onAttach");
    }
    //-----------------------------------------------------
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        Log.d(LOG_TAG, "fragment onCreate");
    }
    //-----------------------------------------------------
    @Override
    public void onViewCreated(View view,
                              Bundle savedInstanceState)
    {
        super.onStart();
        Log.d(LOG_TAG, "fragment onViewCreated");
    }
    //-----------------------------------------------------
    @Override
    public void onStart() {
        super.onStart();
        Log.d(LOG_TAG, "fragment onStart");
    }
    //-----------------------------------------------------
    @Override
    public void onResume() {
        super.onResume();
        Log.d(LOG_TAG, "fragment onResume");
    }
    //-----------------------------------------------------
    @Override
    public void onPause() {
        super.onPause();
        Log.d(LOG_TAG, "fragment onPause");
    }
    //-----------------------------------------------------
    public void onSaveInstanceState(Bundle outState){
        super.onSaveInstanceState(outState);
        Log.d(LOG_TAG, "fragment saveInstanceState");
    }
    //-----------------------------------------------------
    @Override
    public void onStop() {
        super.onStop();
        Log.d(LOG_TAG, "fragment onStop");
    }
    //-----------------------------------------------------
    @Override
    public void onDestroyView() {
        super.onDestroyView();
        Log.d(LOG_TAG, "fragment onDestroyView");
    }
    //-----------------------------------------------------
    @Override
    public void onDestroy() {
        super.onDestroy();
        Log.d(LOG_TAG, "fragment onDestroy");
    }
    //-----------------------------------------------------
    @Override
    public void onDetach() {
        super.onDetach();
        Log.d(LOG_TAG, "fragment onDetach");
    }
}

Старт примера

После старта примера (скриншот выше) и нажатии на кнопки мы увидим следующие отладочные сообщения в консоли (дата и время убраны). Чтобы вызвать callback-методы жизненного цикла, связанные с остановкой и выгрузкой фрагмента, можно выполнить рестарт приложения.


com.example.fragment DEVELOPMENT: fragment onAttach
com.example.fragment DEVELOPMENT: fragment onCreate
com.example.fragment DEVELOPMENT: fragment onCreateView
com.example.fragment DEVELOPMENT: fragment onViewCreated
com.example.fragment DEVELOPMENT: fragment onStart
com.example.fragment DEVELOPMENT: fragment onResume

com.example.fragment DEVELOPMENT: Button click in Activity
com.example.fragment DEVELOPMENT: Button click in Fragment1
com.example.fragment DEVELOPMENT: Button click in Fragment2

// рестарт приложения
com.example.fragment DEVELOPMENT: fragment onPause
com.example.fragment DEVELOPMENT: fragment onStop
com.example.fragment DEVELOPMENT: fragment saveInstanceState
com.example.fragment DEVELOPMENT: fragment onDestroyView
com.example.fragment DEVELOPMENT: fragment onDestroy
com.example.fragment DEVELOPMENT: fragment onDetach

Взаимодействие активности и фрагментов

После того, как интерфейс определен и описан, можно приступить к взаимодействию активности и фрагментов. Будем получать доступ к меткам активности/фрагментов из различных объектов и вносить изменения в их текст.

Доступ к фрагментам из активности

Ниже представлен расширенный код метода onClick активности. В исходном варианте в методе выводилось в консоль сообщение о нажатии на кнопку (последняя строка). В обновленном варианте определяются переменные фрагментов frgm1/frgm2 с использованием менеджера фрагментов getSupportFragmentManager и его метода findFragmentById, который в качестве параметра должен получить идентификатор фрагмента. Мы помним, что в шаблоне активности main_activity.xml статический фрагмент и контейнер фрагмента имеют идентификаторы (android:id). Текстовые компоненты TextView фрагментов определяются методами getView и findViewById. После того, как компонент метки определен, её текстовое значение изменяется.

Метод onClick активности MainActive.java

public void onClick(View v)
{
    TextView tv   ;
    Fragment frgm1;
    Fragment frgm2;

    frgm1 = getSupportFragmentManager()
           .findFragmentById(R.id.fragment1);
    tv = ((TextView) frgm1.getView()
                    .findViewById(R.id.textView));
    tv.setText("Access to Fragment 1 from Activity");
    //------------
    frgm2 = getSupportFragmentManager()
            .findFragmentById(R.id.fragment2);
    tv = ((TextView) frgm2.getView()
                    .findViewById(R.id.textView));
    tv.setText("Access to Fragment 2 from Activity");

    Log.d(LOG_TAG, "Button click in Activity");
}

Доступ к Activity из фрагмента

Попробуем из фрагмента достучаться до Activity. Метод фрагмента getActivity возвращает связанную с ним активность. После того, как активность получена можно получить доступ к визуальным компонентам View активности. Для реализации данного подхода внесем изменения в метод onClick первого фрагмента, как это представлено в следующем листинге.

Метод onClick фрагмента Fragment1.java

public void onClick(View v)
{
    TextView tv = (TextView)getActivity()
                           .findViewById(R.id.textView);
    tv.setText("Access from Fragment");
    Log.d(LOG_TAG, "Button click in Fragment1");
}

Взаимодействие фрагментов между собой

Как могут "достучаться" друг до друга два фрагмента, если они ничего друг о друге не знают? Но они хорошо "знакомы" с активностью, с которой они ассоциированы. Вот через эту активность и могут друг другу "передавать привет" фрагменты. Для этого в одном из фрагментов определяется интерфейс с одним или несколькими методами. Активность же должна имплементировать данный интерфейс, переопределяя его методы. Вызов соответствующего метода активности позволяет через неё отправить сообщение другому фрагменту. Схема такого подхода известная и распространенная. Таким образом, можно организовать навигацию, когда один из фрагментов используется в качестве меню, а второй фрагмент отображает связанный с пунктами меню контенты; активность же выступает в роли посредника.

Ниже представлен листинг модифицированного Fragment2 с выделенными изменениями. Как видим из кода, в класс Fragment2 добавлены интерфейс onEventListener и метод onAttach, вызываемый при "присоединении" фрагмента к активности. В методе onAttach сначала определяется активность activity, после чего интерфейсная переменная eventListener (родитель). Активность должна реализовать интерфейс onEventListener с методом sendText. При нажатии на кнопку фрагмента (метод onClick) вызывается родительский метод активности sendText. Всё довольно просто и прозрачно.

Листинг Fragment2.java

package com.example.fragment;

import androidx.appcompat.app.AppCompatActivity;

import android.content.Context;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.view.ViewGroup;
import android.view.LayoutInflater;
import android.view.View.OnClickListener;

import android.widget.Button;

import androidx.fragment.app.Fragment;

public class Fragment2 extends Fragment
{
    onEventListener eventListener = null;

    final String LOG_TAG = "DEVELOPMENT";
    //-----------------------------------------------------

    public interface onEventListener
    {
        public void sendText(String s);
    }
    //-----------------------------------------------------
    @Override
    public void onAttach(Context context)
    {
        super.onAttach(context);
        AppCompatActivity activity = null;

        if (context instanceof AppCompatActivity)
            activity = (AppCompatActivity) context;

        try {
            eventListener = (onEventListener) activity;
        } catch (ClassCastException e) {
          throw new ClassCastException(activity.toString()+
                         " must implement onEventListener");
        }
    }
    //-----------------------------------------------------
    @Override
    public View onCreateView(LayoutInflater inflater,
                             ViewGroup container,
                             Bundle savedInstanceState)
    {
        View v =inflater.inflate(R.layout.fragment2, null);

        Button button =(Button)v.findViewById(R.id.button);
        button.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
               eventListener.sendText("Text to Fragment1");
               Log.d(LOG_TAG, "Button click in Fragment2");
            }
        });
        return v;
    }
}

В заключении мы должны модифицировать активность, чтобы она могла передать сообщение из второго фрагмента первому. Для этого в описание класса вносим имплементацию интерфейса (Fragment2.onEventListener) и добавляем метод sendText. А дальше по знакомому сценарию в методе определяем фрагмент и меняем текст метки TextView. Методы активности onCreate и onClick остались без изменений.

Листинг MainActivity.java

public class MainActivity extends AppCompatActivity
                          implements Fragment2.onEventListener
{
    final String LOG_TAG = "DEVELOPMENT";
    //-----------------------------------------------------
    @Override
    public void sendText(String s)
    {
        Fragment frgm1;
        frgm1 = getSupportFragmentManager()
                       .findFragmentById(R.id.fragment1);

        TextView tv;
        tv = (TextView)frgm1.getView()
                            .findViewById(R.id.textView);
        tv.setText("Text from Fragment 2 : " + s);
    }
    //-----------------------------------------------------
    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
      . . .
    }
    //-----------------------------------------------------
    public void onClick(View v)
    {
      . . .
    }
}
